Metal Studio je sodobno programsko orodje za izdelavo visoko profesionalnih načrtov jeklenih konstrukcij, ki deluje v okolju AutoCAD-a. Omogoča kreiranje kvalitetne projektne dokumentacije vključno s kompletno in detajlno specifikacijo ter rekapitulacijo.Velika lahkotnost, enostavnost in hitrost pri delu, funkcionalnost in fleksibilnost, so uspešno združeni v programu Metal Studio. Visoka stopnja integracije s programom AutoCAD omogoča, da se kompleksne entitete narejene s programom Metal Studio obnašajo kot standardni elementi AutoCAD-a.

Metal Studio 2 je nova generacija programov in omogoča resnično 3D modeliranje prostorske konstrukcije, hkrati pa ohranja preprostost 2D (ravnine) načina dela.
Po logiki ustvarjanja 3D modelov v Tower je v Metal Studio 2 mogoče prostorsko modeliranje izvajati nad poljubnim številom uporabniško določenih 2D pogledov (okvirji, nivoji in poševne ravnine). Pri vsakem od pogledov, narejenih na ta način, se lahko uporabijo standardne funkcije programa Metal Studio – oblikovanje koncev palic, rezanje na mestu prodora, izdelava listov po videzu in prerezu, pritrditev serije vijakov, dimenzioniranje, odstranjevanje prečnih prerezov z globino in brez, pridobivanje podrobnosti...

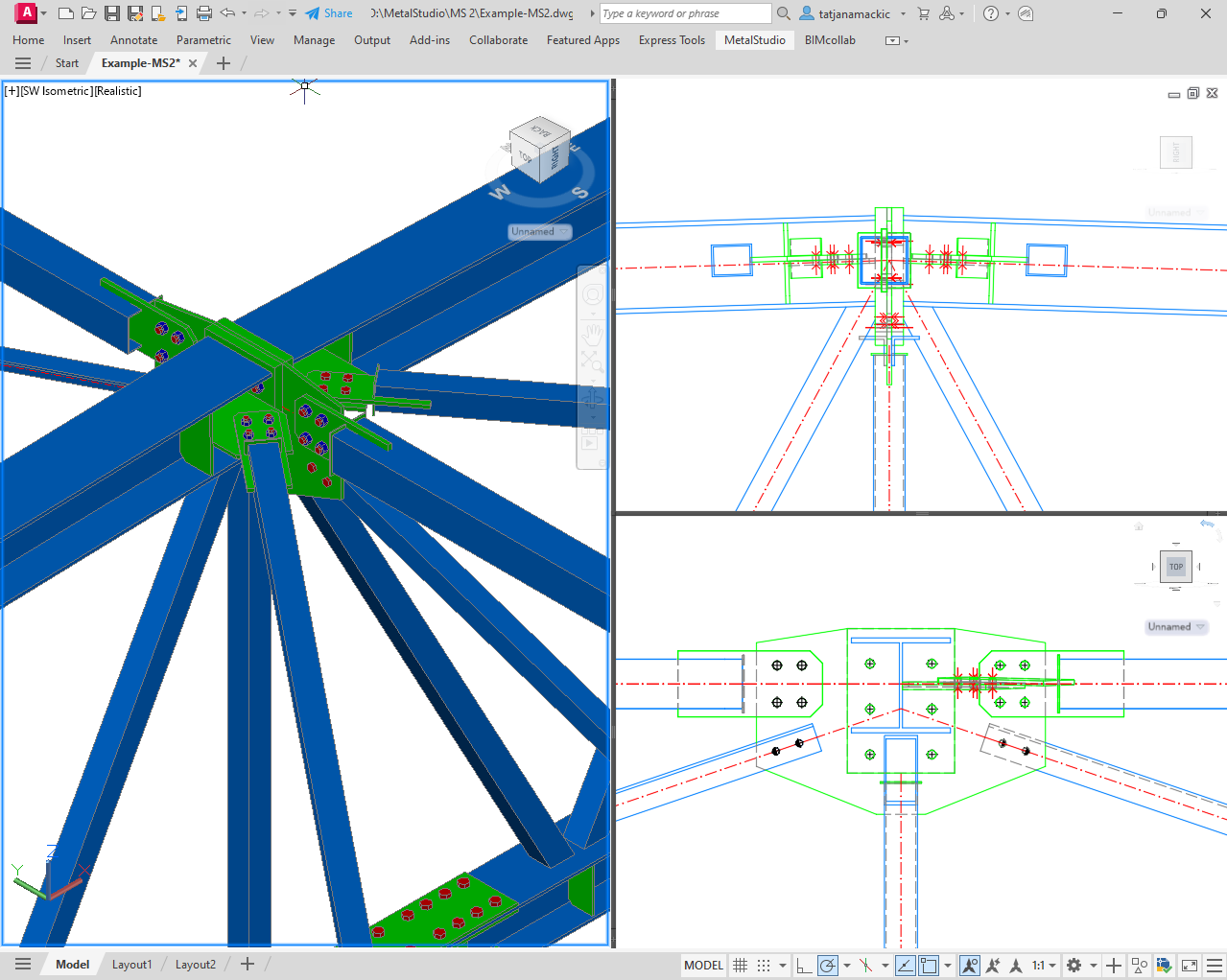

To omogoča popolno poenostavitev risanja najbolj zapletenih vozlov, v katerih se srečajo več palic iz različnih ravnin in smeri.

Spremembe v Metal Studio 2



Funkcionalnost



• Modeliranje palic z velikim številom različnih prerezov – valjanih, varjenih, hladno oblikovanih, enojnih in večkratnih, pri čemer so baze prerezov raztegljive in odprte za spremembe

• Modeliranje ravnih in ukrivljenih listov poljubne geometrije
• Samodejno pozicioniranje in štetje elementov
• Označevanje elementov z možnostjo izbire med številnimi slogi označevanja.

• Oblikovanje elementov na različne načine – določanje odprtin, rezanje, zarezovanje, vrtanje, razširjanje, penetriranje z drugo entiteto, dodajanje, brisanje in premikanje vozliščnih točk

• samodejno določanje vidnih in nevidnih robov
• modeliranje spojev z vijaki – vzporedna in radialna postavitev, luknje za premikanje vijakov v eno smer, namestitev matic in podložk, postavitev sikerjev, veliko število označevalnih simbolov, podstavki raztegljivih in odprtih za enostavno menjavo

• modeliranje zvarov in njihovo označevanje v skladu s standardi, pa tudi sposobnost definiranja povsem poljubnega sloga označevanja

• sposobnost kopiranja spojev z vijaki in zvari ter njihovega sprejemanja na drugo mesto v modelu

• izvlečenje prečnih prerezov skozi enega ali več elementov hkrati
• izvlečenje vzdolžnih in prečnih prerezov z nastavitvijo globinske vidnosti

• ustvarjanje slik podrobnosti in prečnih prerezov v izbrani merili

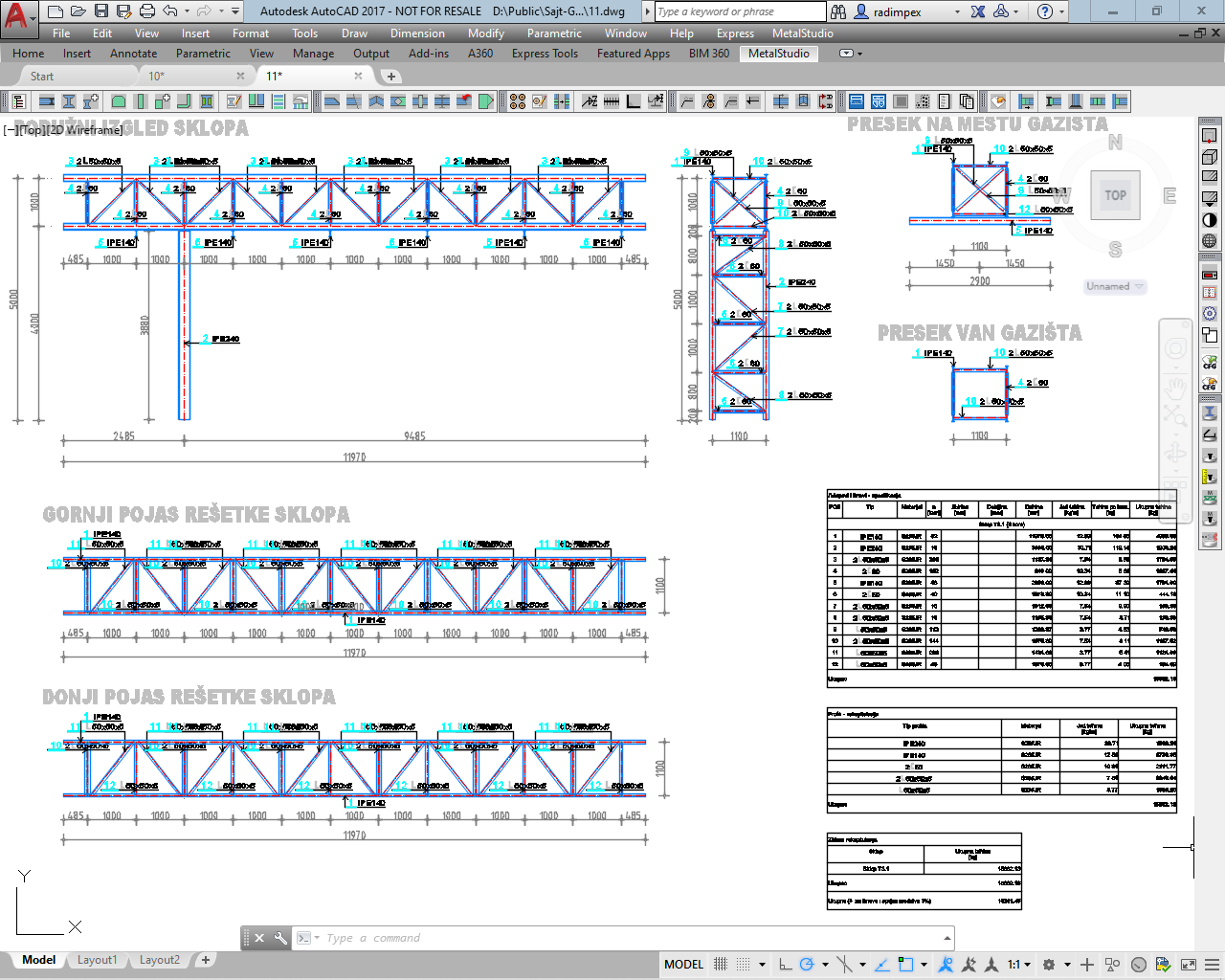

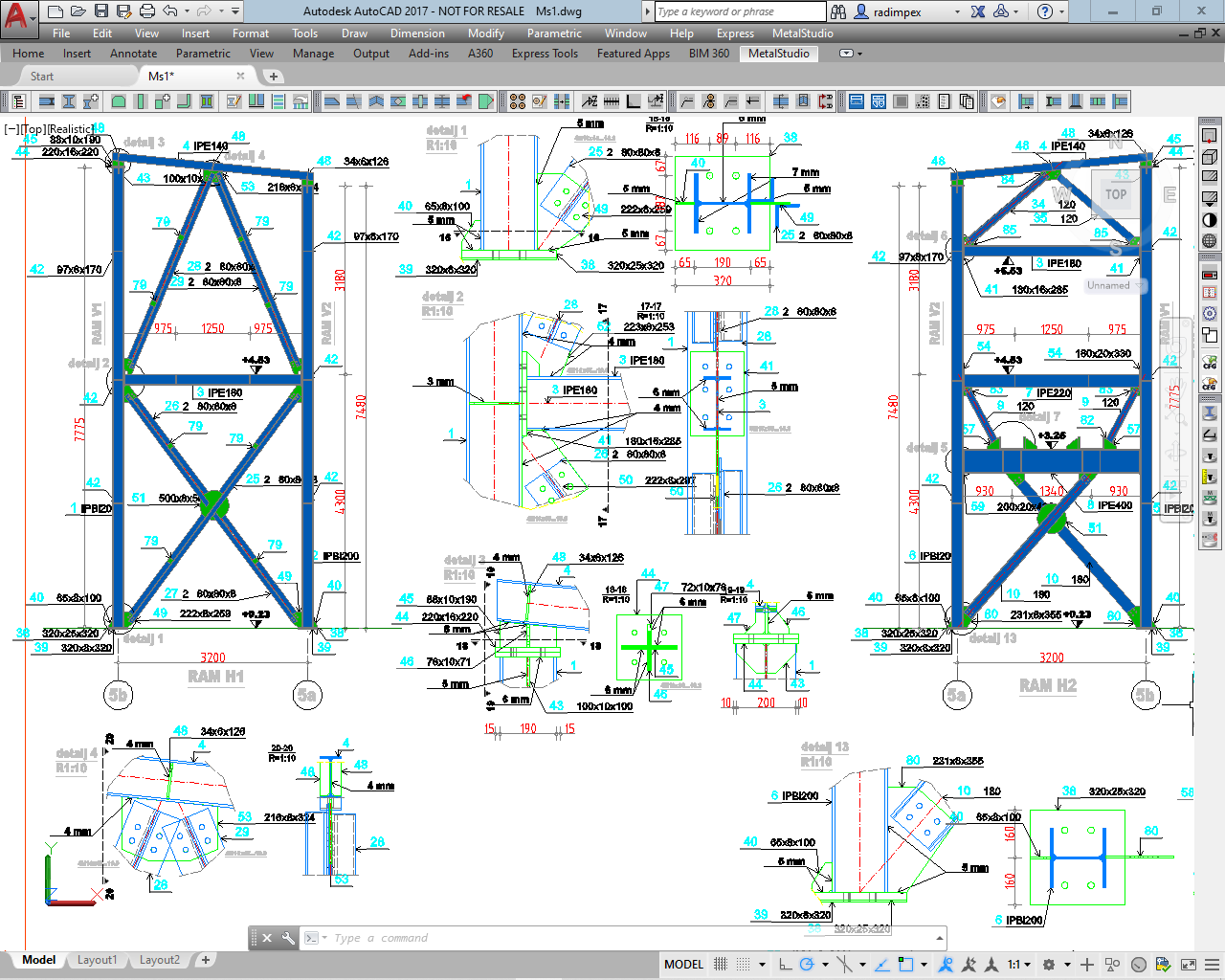

• samodejno ustvarjanje delavniških risb, podrobno geodetsko in označeno

• samodejno ustvarjanje projektne dokumentacije, ki vključuje specifikacijo in ponovitev materiala, teže, dolžine, površine za barvanje (z sestavami, za celoten načrt ali za več risb hkrati)

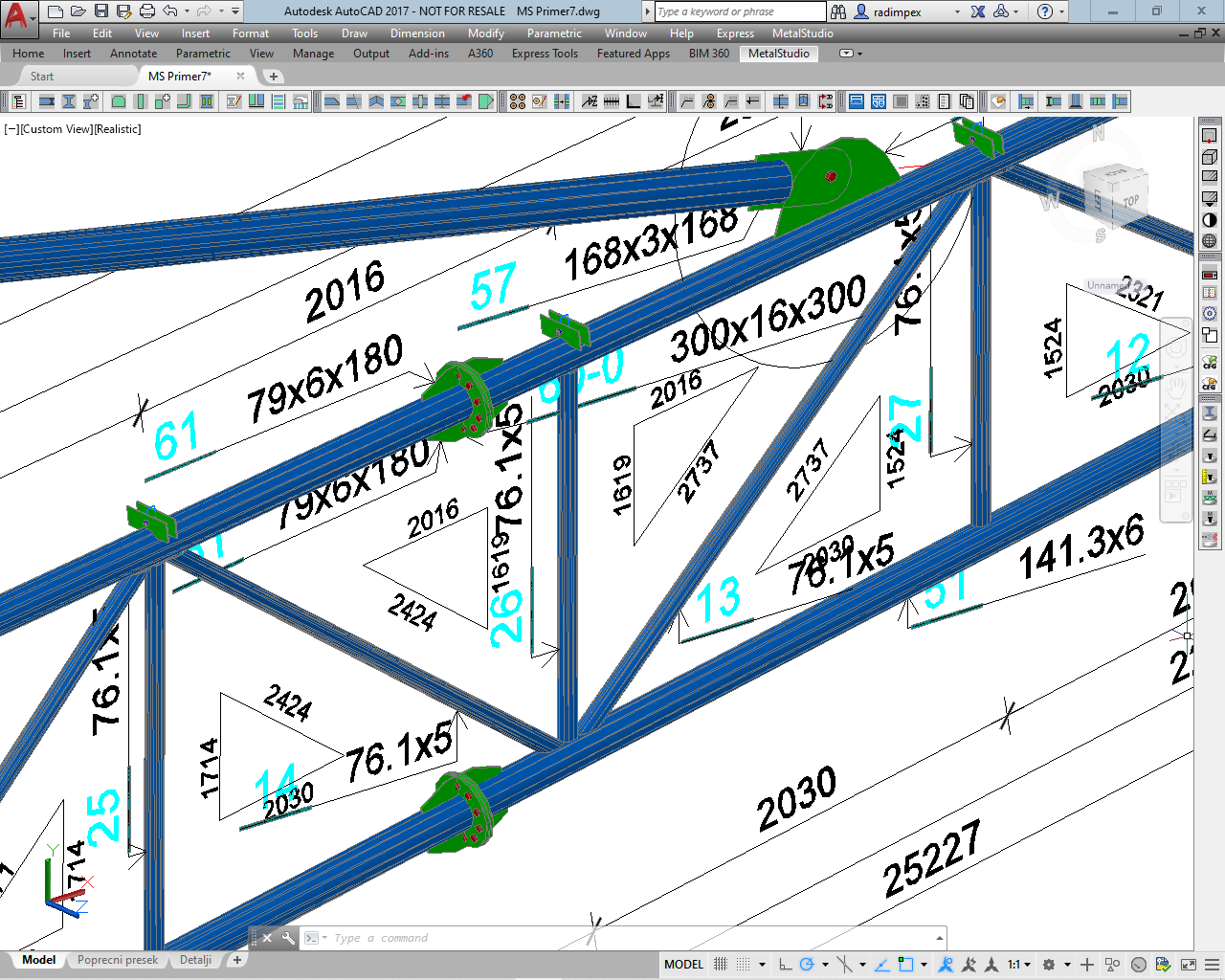

• 3D vizualizacijo in upodabljanje
• uvoz geometrije iz programa Tower
• Avtomatizirana izdelava velikega števila tipičnih in značilnih elementov – podrobnosti povezav, ojačitvene plošče, končne plošče itd.

Kako deluje

Metal Studio prinaša inovativen koncept sočasnega 3D modeliranja in 2D detajliranja, ki omogoča lažje in hitrejše delo ter večjo možnost prilagajanja končnega izdelka – 2D risb, ob ohranjanju visoke stopnje avtomatizma.

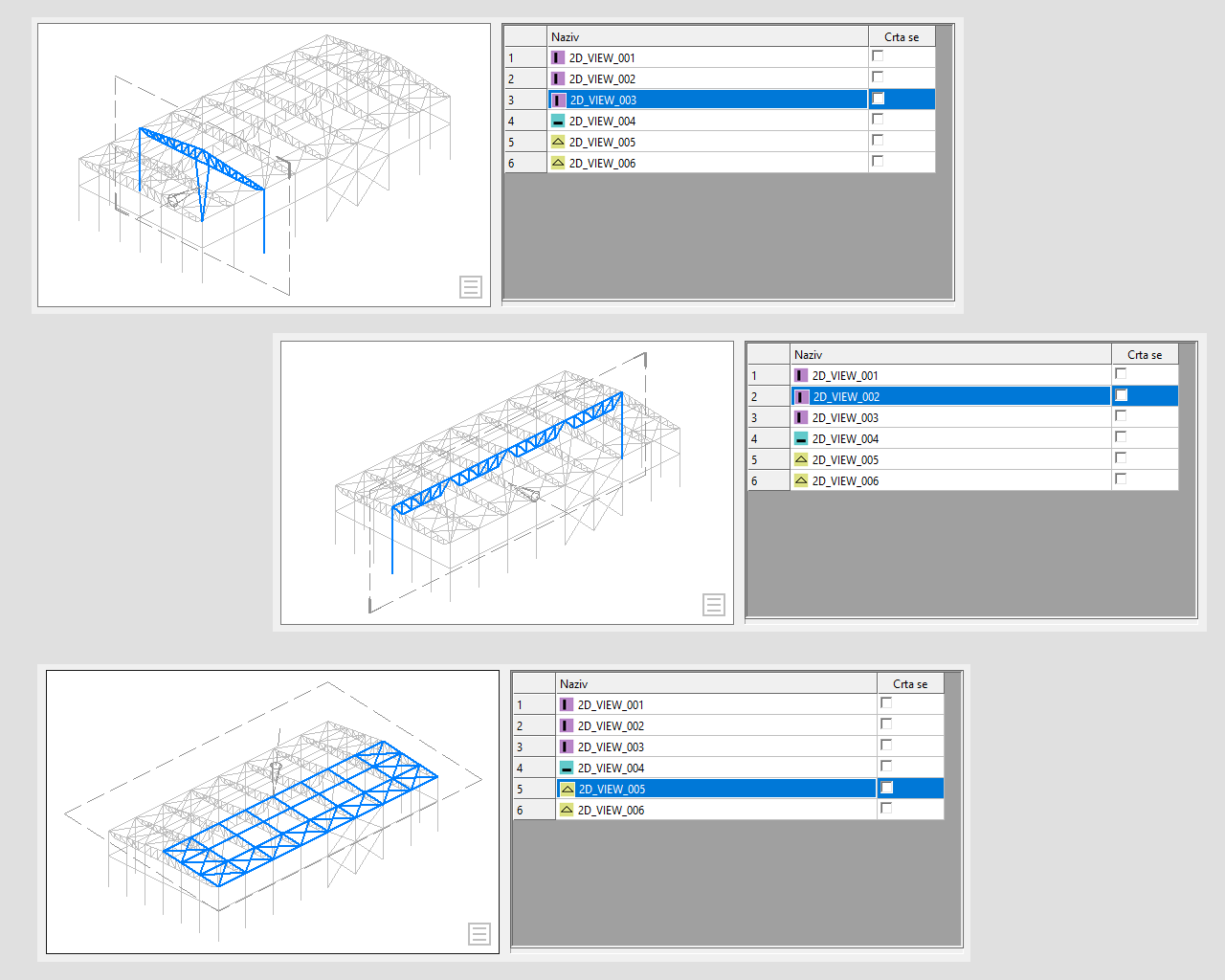

Metal Studio 2 vsebuje izvirni sistem ustvarjanja 2D pogledov, s katerim je mogoče zelo preprosto definirati ravnine (okvirje, horizontalne ravni in nagnjene ravnine), ki jih je mogoče po želji postaviti v katerokoli okno AutoCADa, da se v izbranem oknu dobi želeni ravninski del prostorske strukture.

V Metal Studio 2 je mogoče popolnoma poenostaviti risanje najbolj zapletenih vozlišč, kjer se srečajo več palic iz različnih ravnin in smeri.

Z zmožnostjo AutoCAD-a, da hkrati prikazuje več pogledov na zaslonu, kjer lahko vsak pogled prikaže drugačen del strukture iz želenega kota z želeno orientacijo in globino pogleda, kjer je mogoče izvajati vse možne risbe in manipulacije z entitetami, je enostavno modelirati tudi najbolj zapleteno vozlišče iz najbolj primernih pogledov.

Modeliranje strukture poševne strehe je mogoče izvesti neposredno v nagnjeni ravnini, v pravih dimenzijah in natanko enako kot pri standardni 2D risbi, s čimer je možnost napak in potreba po improvizaciji čim manjša.

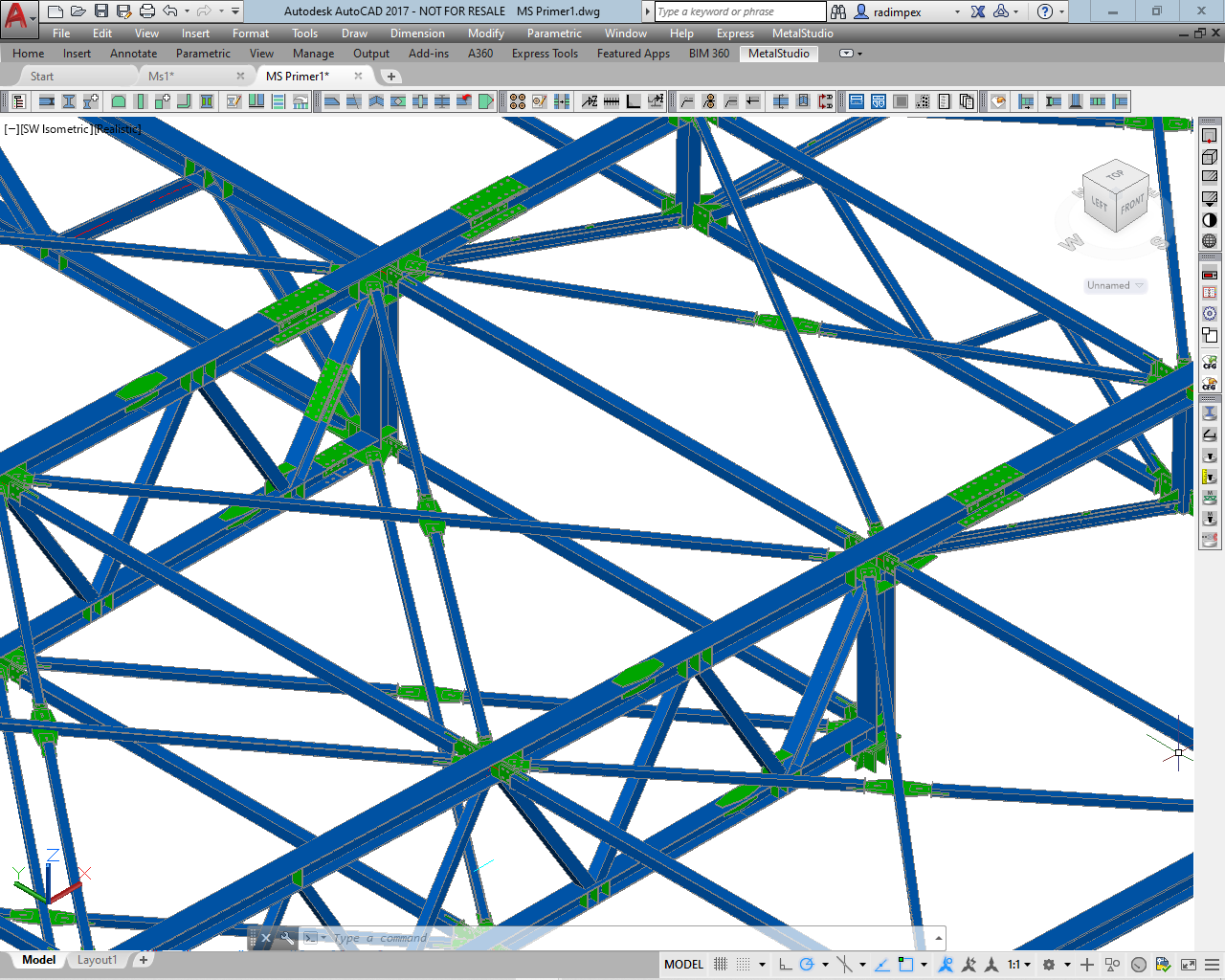

Delo s popolnim 3D modelom vam predvsem omogoča ogled celotne strukture, pa tudi boljše preverjanje profilov in listov, ki so uporabljeni.

Z uporabo funkcije za izvoz 3D modelov iz Towerja in njihov uvoz v Metal Studio boste v le nekaj korakih dobili popoln 3D model v Metal Studiu.
V takem modelu je mogoče podrobnosti povezav zdaj rešiti na zelo enostaven in logičen način, prav tako pa je mogoče izdelati končni načrt in popolno tehnično dokumentacijo.

Praktičnost tega koncepta se odraža v veliki enostavnosti ustvarjanja modelov, ki se izvajajo z ravninskim risanjem. Z uporabo izjemno preprostega in razumljivega sistema prostorske poravnave je mogoče zelo hitro doseči želeni model. Modeliranje poteka v sestavah in ni pogojeno z obstojem celotnega prostorskega modela.

Učinkovitost se odraža v povečani hitrosti dela – vse, kar je narisano, je narišeno tako, da predstavlja končni izdelek, 2D risbo. Rezultati so takoj vidni in pripravljeni za tisk. V 2D pogledu ni razlike med modelno risbo in podrobno risbo. Kadarkoli je mogoče preklopiti v 3D način in dobiti realističen 3D pogled.

Prilagodljivost se odraža v sposobnosti programa, da samodejno posodablja vse 2D risbe zaradi kasnejših sprememb modela. Poleg tega je mogoče generirane 2D risbe spreminjati z nadaljnjim dimenzioniranjem, označevanjem, dodajanjem in brisanjem, pri čemer se ob vsaki spremembi modela ohranijo njihova samodejna posodobitev.
Definiranje in možnost poljubnega oblikovanja ter označevanja povečuje uporabnost in omogoča odlično prilagodljivost zahtevam uporabnikov.

Enostavnost uporabe

Naša dolgoletna zavezanost RADIMPEXa ustvarjanju enostavnih za razumevanje, hitrih za učenje, a hkrati zelo funkcionalnih in funkcijami bogatih programov, kar že leta potrjujemo s programi Tower in ArmCAD, je v celoti prišla do izraza pri oblikovanju in ustvarjanju programa Metal Studio. Tesen stik z našimi uporabniki nam je zagotovil informacije o dejanskih željah in potrebah uporabnikov, pri razvoju programa pa je sodelovalo veliko število strokovnjakov z bogatimi izkušnjami na področju oblikovanja.



Potrebna konfiguracija računalnika

• Windows 7, 8, 10, 11

• AutoCAD 2017-2026 (64-bitni) (LT različice AutoCAD-a niso podprte)
 Slovenska navodila [PDF, 6.1 MB]
